בעולם התעשייה המודרני, שבו יעילות אנרגטית, אמינות תפעולית וקיימות סביבתית הם ערכי יסוד, קיטור תעשייתי ממשיך להיות אחד המשאבים החשובים והרב-גוניים ביותר. מערכות קיטור תעשייתי משמשות מגוון עצום של תעשיות – החל ממפעלי מזון ומשקאות, דרך תעשיית התרופות והכימיה, ועד לייצור חשמל וחימום מרכזי. המאמר הבא יעמיק בעולם הקיטור התעשייתי, יסקור את עקרונותיו, יתרונותיו, יישומיו השונים, ויספק תובנות לגבי תחזוקה ובחירת מערכת הקיטור המתאימה.
מהו קיטור תעשייתי ומדוע הוא כה חיוני?
קיטור תעשייתי הוא למעשה מים שחוממו לטמפרטורה גבוהה מספיק כדי להפוך לגז (אדים), בדרך כלל בלחץ גבוה. האנרגיה האצורה בקיטור, בין אם בצורת חום סמוי (latent heat) בעת התעבותו, ובין אם בצורת אנרגיה קינטית (כאדים בלחץ גבוה), הופכת אותו למדיום אידיאלי להעברת חום ולביצוע עבודות מכניות. חיוניותו נובעת ממספר תכונות מפתח:
- יעילות העברת חום: קיטור מעביר חום ביעילות רבה בשל האנרגיה הסמויה הגבוהה שלו.
- סטריליות: טמפרטורות הקיטור הגבוהות הופכות אותו למצוין לסטריליזציה וחיטוי.
- בטיחות: מים הם חומר בטוח, זמין וזול, וקיטור אינו רעיל או דליק.
- שליטה: ניתן לשלוט בקלות בטמפרטורה ובלחץ הקיטור.
- נקיון: קיטור נקי אינו מזהם את התהליך שאותו הוא מחמם או מפעיל.
כיצד מיוצר קיטור תעשייתי?
ייצור קיטור תעשייתי מתבצע במערכות דוד קיטור (Boilers). תהליך זה כולל חימום מים בתוך דוד סגור עד שהם מגיעים לנקודת רתיחה ועוברים שינוי פאזה לאדים. דודי קיטור תעשייתיים מתוכננים לעמוד בלחצים וטמפרטורות גבוהים, וכוללים מערכות בקרה מורכבות. המרכיבים העיקריים בתהליך הייצור הם:
דוד הקיטור (Boiler)
הדוד הוא לב המערכת. קיימים סוגים שונים של דודים, כגון דודי צינורות מים (Water-tube boilers) ודודי צינורות אש (Fire-tube boilers), כאשר הבחירה ביניהם תלויה בלחץ הנדרש, בתפוקה, ובתקציב. דודי צינורות מים מתאימים ללחצים ותפוקות גבוהים במיוחד, בעוד שדודי צינורות אש נפוצים יותר ביישומים הדורשים לחצים נמוכים עד בינוניים.
מערכת המבערים
המבער הוא הרכיב האחראי על יצירת החום הראשוני הנדרש לחימום המים. מבערים יכולים לפעול על מגוון רחב של דלקים, כולל גז טבעי, סולר, מזוט ואף דלקים חלופיים. בחירת המבער המתאים היא קריטית ליעילות המערכת ולעלויות התפעול. כדי להבין טוב יותר את האפשרויות השונות, מומלץ לעיין במאמר על השוואה בין מבערים. כמו כן, מיקום המבער במערכת משפיע על ביצועי הבעירה והיעילות, וניתן למצוא מידע נוסף בנושא זה ב-מיקום המבער.
טיפול במים
איכות המים המזינים את דוד הקיטור היא קריטית. מים שאינם מטופלים כראוי עלולים לגרום להצטברות אבנית, קורוזיה ובלאי מואץ של רכיבי הדוד, מה שמפחית את יעילותו ומקצר את חייו. מערכות לטיפול במים כוללות ריכוך, דה-מינרליזציה, דיגזציה והוספת כימיקלים למניעת קורוזיה.

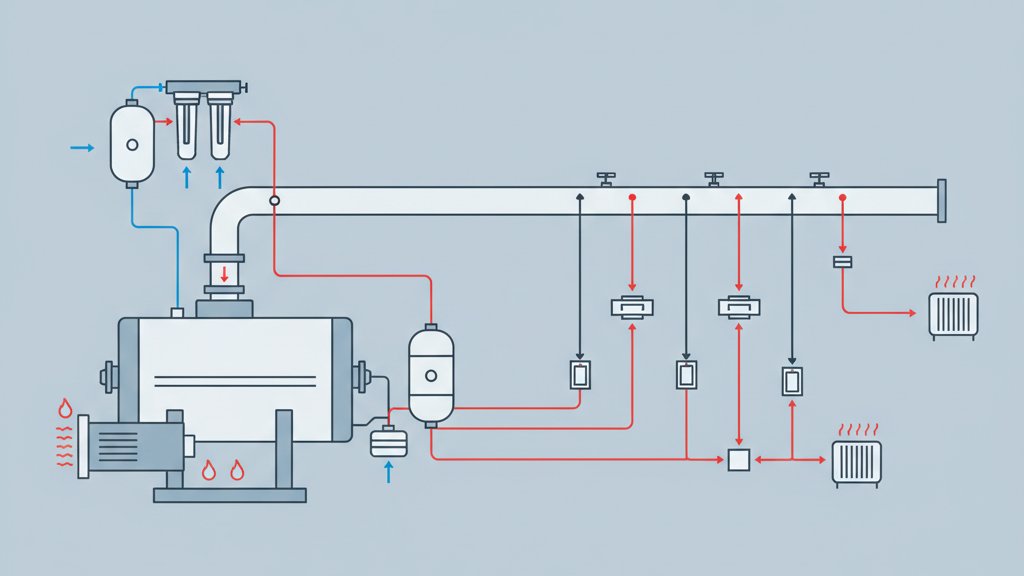

איור סכמטי של מערכת קיטור תעשייתית שלמה הכוללת דוד קיטור, מבער, יחידת טיפול במים, צינורות הפצה ומלכודות קיטור, עם חצים המציגים את כיוון זרימת המים והקיטור.
יישומים עיקריים של קיטור תעשייתי
קיטור תעשייתי הוא כלי רב עוצמה המשרת מגוון רחב של תעשיות ויישומים. גמישותו ויעילותו הופכות אותו לבחירה מועדפת במצבים רבים:
חימום תהליכי (Process Heating)
זהו השימוש הנפוץ ביותר. קיטור משמש לחימום נוזלים, גזים ומוצקים במחליפי חום, כורים, מיכלים וציוד תהליכי אחר. תעשיות כמו מזון ומשקאות (פסטור, בישול, ייבוש), כימיה (זיקוק, תגובות כימיות), טקסטיל (צביעה, ייבוש) ותרופות (ייצור תרופות, חימום סטרילי) מסתמכות במידה רבה על קיטור לצרכי חימום.
סטריליזציה וחיטוי
הטמפרטורה הגבוהה של הקיטור, בשילוב עם יכולתו לחדור למשטחים, הופכת אותו לאידיאלי לסטריליזציה במפעלי תרופות, בתי חולים, תעשיית המזון וציוד מעבדה. אוטוקלבים, למשל, משתמשים בקיטור בלחץ גבוה להשמדת מיקרואורגניזמים.
ייצור חשמל (Power Generation)
בתחנות כוח תרמיות, קיטור תעשייתי בלחץ וטמפרטורה גבוהים מופנה לטורבינות קיטור. הקיטור מניע את הטורבינה, שמחוברת לגנרטור המייצר חשמל. לאחר מכן, הקיטור מתעבה וחוזר למערכת כמים. שיטה זו אחראית לחלק ניכר מייצור החשמל בעולם. למידע נוסף על עקרונות פעולה של טורבינות קיטור, ניתן לקרוא ב-ויקיפדיה.
לחות (Humidification)
במבנים מסוימים, כמו חדרי ניתוח, חדרי מחשבים או מתקני ייצור מסוימים, יש צורך לשלוט ברמת הלחות. קיטור נקי משמש להוספת לחות לאוויר בצורה מדויקת ומבוקרת.
ניקוי וייבוש
כוחו של הקיטור כממס וחושף חום הופך אותו ליעיל בניקוי משטחים, הסרת שומנים ולכלוך עקשן. כמו כן, בתעשיות מסוימות, קיטור משמש לייבוש מוצרים על ידי העברת חום ישירה או עקיפה.
סוגים של מערכות קיטור תעשייתי
מערכות קיטור תעשייתי מתוכננות בהתאם לדרישות הספציפיות של היישום. ההבחנה העיקרית היא בין קיטור רווי (Saturated Steam) לקיטור מחומם יתר (Superheated Steam).
קיטור רווי
זהו הסוג הנפוץ ביותר ביישומי חימום תהליכי. קיטור רווי נמצא בנקודת הרתיחה עבור הלחץ הנתון, כלומר, הוא מכיל את כמות החום המקסימלית האפשרית עבור אותה טמפרטורה ולחץ לפני שהופך לקיטור מחומם יתר. יתרונו הגדול הוא יכולת העברת החום הגבוהה שלו בעת התעבותו והפיכתו חזרה למים (קונדנסאט), תהליך בו הוא משחרר את חום ההתעבות הסמוי שלו. טמפרטורת הקיטור הרווי קבועה עבור לחץ נתון, מה שמאפשר בקרה מדויקת על תהליכי חימום.
קיטור מחומם יתר
קיטור מחומם יתר הוא קיטור שחומם מעבר לנקודת הרוויה שלו, כלומר, הטמפרטורה שלו גבוהה יותר מטמפרטורת הרוויה עבור הלחץ הנתון. קיטור זה אינו מכיל טיפות מים, מה שהופך אותו לאידיאלי להנעת טורבינות, שכן טיפות מים עלולות לגרום לבלאי ופגיעה בלהבי הטורבינה. החיסרון הוא שקיטור מחומם יתר מעביר חום ביעילות פחותה מקיטור רווי ביישומי חימום תהליכי, מכיוון שאין לו את חום ההתעבות הסמוי לשחרר עד שהוא מתקרר לנקודת הרוויה.

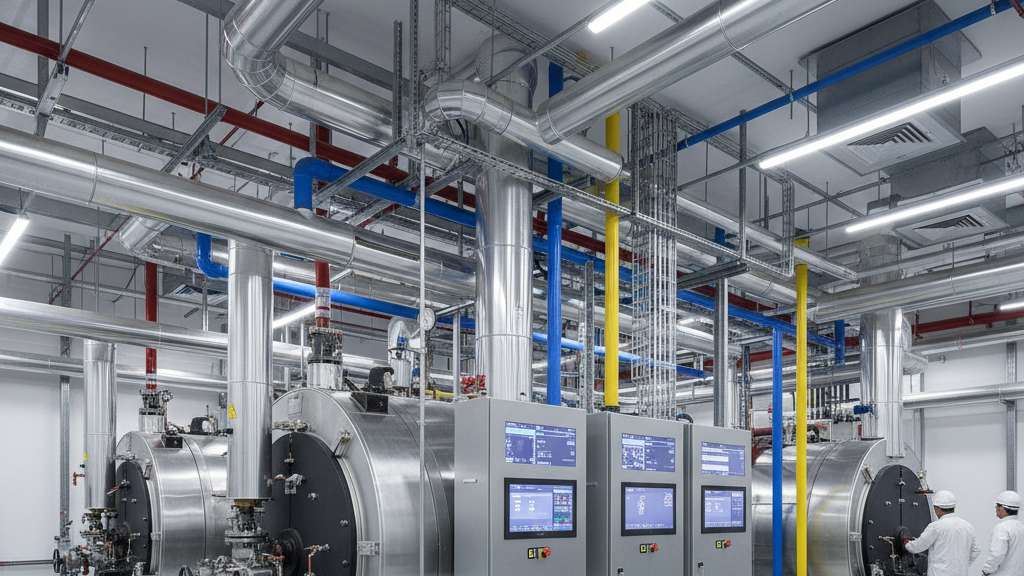

תמונה של חדר דוודים תעשייתי נקי ומודרני, עם מספר דודי קיטור גדולים, צנרת מורכבת וציוד בקרה דיגיטלי.
מרכיבי מפתח במערכת קיטור תעשייתי
מערכת קיטור תעשייתי מודרנית היא מכלול מורכב של ציוד ורכיבים, שכל אחד מהם ממלא תפקיד חיוני בתפעול בטוח ויעיל:
- דודי קיטור ומבערים: כמפורט לעיל, ליבת המערכת לייצור הקיטור.
- אקונומייזרים (Economizers): מחליפי חום המשתמשים בחום שפכים מהגזים הנפלטים מהארובה כדי לחמם מראש את מי ההזנה לדוד, ובכך משפרים את יעילות הדוד.
- מלכודות קיטור (Steam Traps): רכיבים חיוניים המפרידים ומסלקים קונדנסאט (מים שהתעבו מקיטור) וגזים שאינם ניתנים להתעבות ממערכת הקיטור, תוך מניעת בריחת קיטור חי. תפקודם התקין קריטי ליעילות המערכת.
- קווי צנרת, שסתומים ומסננים: רשת מורכבת המובילה את הקיטור לנקודות השימוש השונות ומאפשרת בקרה ושליטה על זרימתו.
- מערכות בקרת מים: רכיבים המנטרים ומווסתים את מפלס המים בדוד, איכות המים ותוספות כימיקלים.
- מערכות השבת קונדנסאט: קונדנסאט הוא מים חמים ונקיים, ולכן החזרתו לדוד היא דרך מצוינת לחסוך באנרגיה (חום אצור) ובמים מטופלים. מערכות אלו כוללות משאבות ומיכלי איסוף.
תחזוקה ובטיחות במערכות קיטור תעשייתי
תחזוקה נכונה ובטיחות הם מרכיבים קריטיים בתפעול מערכות קיטור תעשייתי. הזנחה עלולה להוביל לתקלות יקרות, הפסקות ייצור, ובמקרים חמורים – אף לסכנות בטיחותיות חמורות.
תחזוקה מונעת
תוכנית תחזוקה מונעת סדירה צריכה לכלול:
- בדיקות תקופתיות של דודי הקיטור: כולל בדיקות חזותיות, בדיקות עובי דופן ובדיקות לחץ.
- ניטור איכות המים: בדיקות שגרתיות של רמת ה-pH, קשיות המים, ריכוז מלחים וכימיקלים.
- בדיקה ותחזוקה של מבערים: וידוא בעירה אופטימלית, ניקוי ושירות.
- בדיקה והחלפה של מלכודות קיטור: מלכודות תקולות הן גורם משמעותי לאובדן אנרגיה.
- כיול מכשירי בקרה ובטיחות: כולל מדי לחץ, מדי טמפרטורה, שסתומי בטיחות ומפסקי מפלס.
בטיחות
מערכות קיטור פועלות בלחצים וטמפרטורות גבוהים, ודורשות הקפדה יתרה על כללי בטיחות. יש להכשיר צוותים, להקפיד על נהלי עבודה מסודרים, ולצייד את המערכות בשסתומי בטיחות, מנגנוני כיבוי חירום ומערכות ניטור קבועות. כמו כן, יש לעמוד בתקנים ורגולציות מקומיות ובינלאומיות הנוגעות לתפעול דודי קיטור. מידע נוסף על בטיחות תעשייתית ניתן למצוא ב-ויקיפדיה.
אתגרים ופתרונות בניהול קיטור תעשייתי
למרות יתרונותיו הרבים, ניהול מערכות קיטור תעשייתי כרוך באתגרים. הבנתם והתמודדות איתם חיונית ליעילות וקיימות:
- צריכת אנרגיה: הפקת קיטור היא תהליך עתיר אנרגיה. פתרונות כוללים שדרוג דודים לטכנולוגיות חדשות, אופטימיזציה של תהליכי בעירה, השבת חום (כמו באמצעות אקונומייזרים), ושימוש במערכות השבת קונדנסאט.
- קורוזיה ואבנית: בעיות אלו נפתרות באמצעות טיפול במים קפדני, ניטור כימי של המים, ושימוש בכימיקלים מתאימים למניעת קורוזיה והצטברות.
- פליטות סביבתיות: דודי קיטור יכולים לפלוט מזהמים. פתרונות כוללים שימוש בדלקים נקיים יותר (כמו גז טבעי), התקנת מערכות בקרת פליטות (כגון מטהרי גזים), ושיפור יעילות הבעירה.
- בלאי וזליגות: בלאי טבעי של רכיבים וזליגות קיטור מקווים וחיבורים מובילים לאובדן אנרגיה. תחזוקה מונעת, איתור ותיקון זליגות, והחלפת רכיבים בזמן חיוניים.
טכנולוגיות חדשות, כגון מערכות ניטור ובקרה דיגיטליות (SCADA, IoT), מסייעות בניהול חכם ופרואקטיבי של מערכות קיטור, ובכך תורמות לשיפור היעילות והפחתת עלויות.
בחירת מערכת קיטור תעשייתי מתאימה
בחירת מערכת קיטור תעשייתי נכונה היא החלטה אסטרטגית המשפיעה על יעילות התפעול, עלויות האחזקה וההשפעה הסביבתית. יש להתחשב במספר גורמים:
- דרישות תפוקה ולחץ: מהו נפח הקיטור הנדרש ומהו הלחץ המקסימלי?
- סוג היישום: האם הקיטור מיועד לחימום, סטריליזציה, הנעת טורבינות?
- סוג הדלק: זמינות דלקים, עלותם והשפעתם הסביבתית.
- יעילות אנרגטית: דירוג היעילות של הדוד והמבער, והאפשרות לשלב מערכות השבת חום.
- תקציב: עלות רכישה, התקנה, תפעול ותחזוקה.
- דרישות בטיחות ותקנים: עמידה ברגולציות המקומיות והבינלאומיות.
- שטח זמין: גודל המערכת והתאמתה למרחב הפיזי.
העתיד של קיטור תעשייתי
העתיד של קיטור תעשייתי צפוי להיות מושפע מגורמים כמו קיימות, דיגיטליזציה וחיפוש אחר מקורות אנרגיה חלופיים. אנו צפויים לראות פיתוחים בתחומים הבאים:
- יעילות מוגברת: דודים ומבערים בעלי יעילות גבוהה יותר, מערכות השבת חום מתקדמות וניצול טוב יותר של אנרגיה.
- אנרגיה מתחדשת: שילוב של מקורות אנרגיה מתחדשים, כמו אנרגיה סולארית תרמית או ביו-מאסה, לייצור קיטור.
- דיגיטליזציה ובקרה חכמה: מערכות ניטור ובקרה מבוססות בינה מלאכותית ו-IoT שיאפשרו אופטימיזציה בזמן אמת, תחזוקה חזויה וניהול אנרגיה חכם.
- הפחתת פליטות: פיתוח טכנולוגיות להפחתת פליטות מזהמים וגזי חממה.
לסיכום
קיטור תעשייתי הוא עמוד תווך בתעשייה המודרנית, וכוחו הרב-גוני ממשיך להניע תהליכים קריטיים במגוון רחב של מגזרים. הבנה מעמיקה של עקרונותיו, יישומיו, מרכיביו ותחזוקתו, חיונית לכל ארגון השואף ליעילות אנרגטית, בטיחות תפעולית וקיימות. השקעה במערכות קיטור מתקדמות, בשילוב עם תחזוקה מוקפדת ואימוץ טכנולוגיות חדשניות, תבטיח שהקיטור התעשייתי ימשיך לשרת את צרכי התעשייה ביעילות ובאחריות גם בעתיד.
