מלכודת קיטור: מדריך מקיף לייעול מערכות קיטור תעשייתיות

מלכודת קיטור: הלב הפועם של מערכות קיטור יעילות

מערכות קיטור הן עמוד השדרה של תעשיות רבות, החל מתחנות כוח ועד למפעלי ייצור מזון וכימיקלים. יעילותן ובטיחותן תלויות במגוון רכיבים, אך אחד החשובים והפחות מוכרים בקרב הציבור הרחב הוא המלכודת קיטור. למרות גודלה הצנוע יחסית, מלכודת קיטור ממלאת תפקיד קריטי בהבטחת תפקוד תקין, חיסכון באנרגיה ומניעת תקלות יקרות ומסוכנות. מדריך מקיף זה יצלול לעומק עולמן של מלכודות הקיטור, יסביר את עקרונות פעולתן, סוגיהן השונים, חשיבותן, דרכי בחירתן והתחזוקה הנכונה שלהן.

מהי מלכודת קיטור וכיצד היא פועלת?

בבסיסה, מלכודת קיטור היא שסתום אוטומטי המבצע שלוש פונקציות עיקריות במערכת קיטור:

1. הוצאת קונדנסט (מי עיבוי): קיטור, לאחר שמסר את חום ההתעבות שלו וביצע את עבודתו, מתקרר ומתעבה חזרה למים (קונדנסט). הצטברות קונדנסט בצנרת או בציוד עלולה לגרום לתופעות של הלם מים (Water Hammer), פגיעה בהעברת חום וקורוזיה. מלכודת הקיטור מזהה את הקונדנסט ומנקזת אותו החוצה מהמערכת.
2. מניעת בריחת קיטור חי: בעוד שהקונדנסט חייב להיות מנוקז, הקיטור החי (Steam) הוא המשאב היקר שנועד לבצע עבודה. תפקידה המרכזי של מלכודת הקיטור הוא להבטיח שהיא תנקז רק קונדנסט וגזים לא מתעבים, ותשמור את הקיטור החי בתוך המערכת, ובכך תמנע אובדן אנרגיה יקר.
3. הוצאת גזים לא מתעבים: אוויר וגזים אחרים שאינם מתעבים יכולים להצטבר במערכת הקיטור ולפגוע ביעילות העברת החום. מלכודות קיטור רבות כוללות מנגנון לשחרור גזים אלו, מה שתורם לשיפור ביצועי המערכת.

עקרון הפעולה המדויק משתנה בין סוגי מלכודות הקיטור, אך הרעיון הכללי הוא ניצול ההבדלים בטמפרטורה, בצפיפות או במאפיינים התרמודינמיים בין קיטור לקונדנסט כדי להפעיל מנגנון פתיחה וסגירה אוטומטי של שסתום הניקוז.

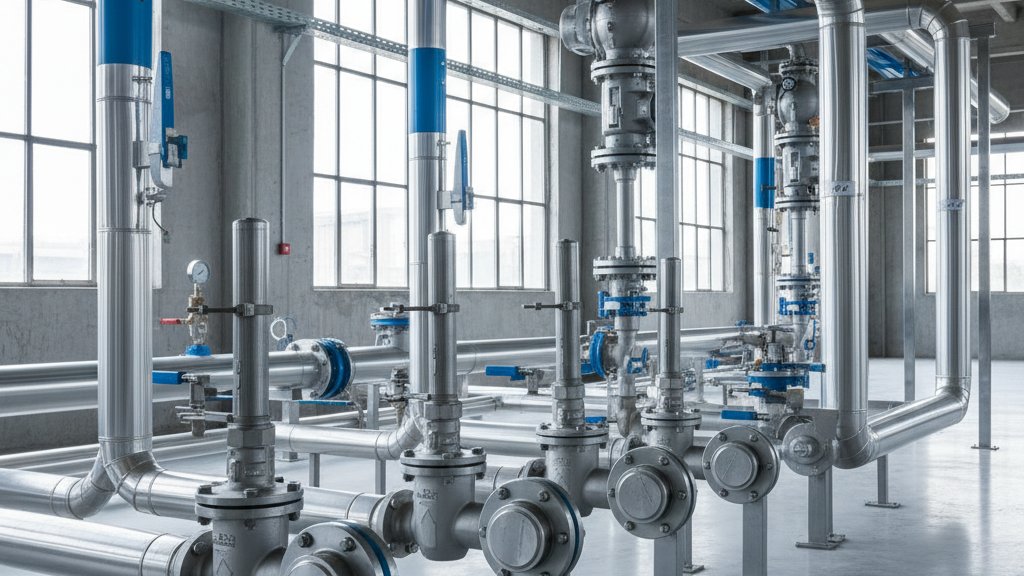

סוגים עיקריים של מלכודות קיטור

קיימים מספר סוגים עיקריים של מלכודות קיטור, כשכל אחד מהם מתאים ליישומים ותנאי עבודה שונים. ההבנה של ההבדלים ביניהם חיונית לבחירה נכונה:

1. מלכודות מכניות (Mechanical Traps)

מלכודות אלו פועלות על בסיס הבדלי צפיפות בין קיטור לקונדנסט. הן יעילות במיוחד בניקוז עומסי קונדנסט גדולים.

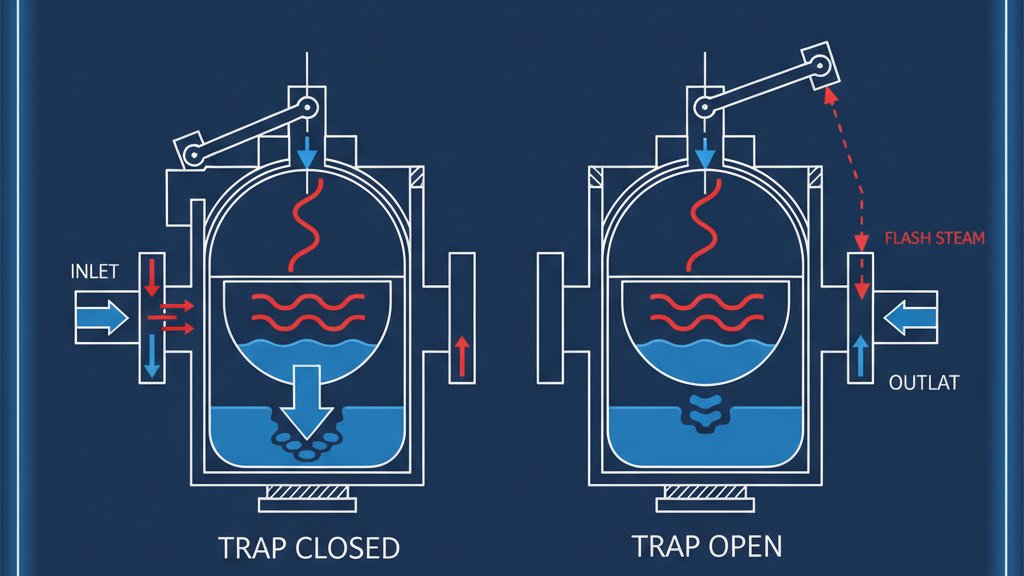

• מלכודת דלי הפוך (Inverted Bucket Trap):
  • עקרון פעולה: כאשר קונדנסט זורם למלכודת, הדלי ההפוך שוקע, פותח את השסתום ומאפשר ניקוז. כאשר קיטור חי נכנס, הוא ממלא את הדלי, גורם לו לצוף ולסגור את השסתום. פתח קטן בחלקו העליון של הדלי מאפשר שחרור הדרגתי של גזים לא מתעבים.
  • יתרונות: עמידות גבוהה בפני הלם מים ולכלוך, יכולת ניקוז טובה של אוויר, מתאימות למגוון רחב של לחצים.
  • חסרונות: פגיעות להקפאה (אם לא מבודדת), עשויה לאבד את "מחסום המים" שלה בעת הפעלת המערכת מחדש לאחר הפסקה, מה שעלול לגרום לבריחת קיטור.
  • יישומים אופייניים: מחליפי חום, סלילי חימום, מערכות ניקוז ראשיות.
• מלכודת צף ותרמוסטטית (Float and Thermostatic – F&T Trap):
  • עקרון פעולה: מצוף מזהה את מפלס הקונדנסט ופותח שסתום מכני כדי לנקז אותו באופן רציף. בנוסף, קיים שסתום תרמוסטטי נפרד שנועד לשחרר אוויר וגזים לא מתעבים כאשר הטמפרטורה נמוכה מטמפרטורת הקיטור.
  • יתרונות: ניקוז רציף של קונדנסט ללא פיגור, יכולת ניקוז אוויר מצוינת, אינה רגישה לשינויי לחץ.
  • חסרונות: גדולה יחסית, רגישה ללכלוך, עמידות פחותה להלם מים.
  • יישומים אופייניים: יישומים הדורשים ניקוז רציף כמו מחליפי חום גדולים, ייבוש אוויר.

2. מלכודות תרמוסטטיות (Thermostatic Traps)

מלכודות אלו מגיבות להבדלי טמפרטורה בין קיטור לקונדנסט. הן מתאימות במיוחד ליישומים בהם יש צורך בניקוז אוויר יעיל בתחילת העבודה.

• מלכודת לחץ מאוזן (Balanced Pressure Trap):
  • עקרון פעולה: מכילה ממברנה או מפוח אטום המלא בנוזל מיוחד. כאשר טמפרטורת הקונדנסט נמוכה מטמפרטורת הקיטור, הנוזל מתכווץ והשסתום נפתח. כאשר קיטור חי או קונדנסט חם מגיעים, הנוזל מתרחב וסוגר את השסתום.
  • יתרונות: קומפקטית, מנקזת אוויר מצוין, עמידה בפני הקפאה (כאשר המפוח פתוח).
  • חסרונות: פגיעה ללכלוך, רגישה להלם מים.
  • יישומים אופייניים: קווי קיטור ראשיים, מחממי אוויר.
• מלכודת דו-מתכתית (Bi-metallic Trap):
  • עקרון פעולה: משתמשת ברצועות דו-מתכתיות המתרחבות ומתכווצות באופן שונה בתגובה לשינויי טמפרטורה. כאשר הטמפרטורה נמוכה, הרצועות פותחות את השסתום; כאשר הטמפרטורה עולה, הן סוגרות אותו.
  • יתרונות: עמידה יחסית להלם מים וקורוזיה, יכולת ניקוז טובה של אוויר.
  • חסרונות: תגובה איטית לשינויי עומס, עשויה לנקז קונדנסט בטמפרטורה נמוכה מדי (sub-cooled).
  • יישומים אופייניים: קווי קיטור ראשיים, חימום עקבה.

3. מלכודות תרמודינמיות (Thermodynamic Traps)

מלכודות אלו מגיבות להבדלי מהירות וצפיפות בין קיטור לקונדנסט. הן פועלות במחזורים, נפתחות ונסגרות במהירות.

• מלכודת דיסק (Disc Trap):
  • עקרון פעולה: קיטור חי או קונדנסט חם זורמים מתחת לדיסק ויוצרים אזור לחץ נמוך מעל הדיסק (אפקט ונטורי). הלחץ הגבוה יותר מתחת לדיסק מרים אותו ומשחרר קונדנסט. כאשר הקיטור מגיע, הוא יוצר לחץ גבוה מעל הדיסק, והדיסק נסגר.
  • יתרונות: קומפקטית, קלה, עמידה להלם מים, יכולה לעבוד בטווח רחב של לחצים.
  • חסרונות: פועלת במחזוריות, מה שעלול לגרום לבלאי, רגישה ללכלוך, עלולה לברוח קיטור במצב של עומס נמוך.
  • יישומים אופייניים: קווי קיטור ראשיים, חימום עקבה.

חשיבותה של מלכודת קיטור תקינה

תפקוד תקין של מלכודת קיטור הוא קריטי ממספר סיבות:

1. חיסכון באנרגיה: מלכודת תקולה שאינה נסגרת כראוי תאפשר לקיטור חי לברוח, מה שיוביל לבזבוז אנרגיה משמעותי והגדלת עלויות התפעול. מלכודת שאינה נפתחת תגרום להצטברות קונדנסט ולפגיעה ביעילות המערכת.
2. שיפור העברת חום: קונדנסט וגזים לא מתעבים יוצרים שכבת בידוד בתוך ציוד העברת חום, מפחיתים את יעילותה ומאריכים את זמני החימום. מלכודת תקינה מבטיחה ניקוז מהיר ויעיל.
3. מניעת הלם מים (Water Hammer): הלם מים נגרם כאשר גוש קונדנסט נע במהירות רבה בתוך צינור מלא קיטור, מתנגש בכיפופים או בציוד ויוצר רעש חזק ולחצים הרסניים. תופעה זו עלולה לגרום לנזק חמור לצנרת, לשסתומים ולציוד, ואף לסכנה בטיחותית. מלכודות תקינות מונעות הצטברות קונדנסט ובכך מונעות הלם מים.
4. הפחתת קורוזיה: קונדנסט עומד, במיוחד בנוכחות אוויר ופחמן דו-חמצני, עלול לגרום לקורוזיה מואצת בתוך הצנרת והציוד. ניקוז קונדנסט רציף מפחית סיכונים אלו.
5. שיפור בטיחות: מערכות קיטור פועלות בלחצים וטמפרטורות גבוהים. תקלות כתוצאה מהלם מים או התפרצות קיטור עלולות להיות מסוכנות ביותר לצוות התפעול.

בחירת מלכודת הקיטור הנכונה

בחירה נכונה של מלכודת קיטור היא מפתח ליעילות המערכת. יש לקחת בחשבון מספר גורמים:

• לחץ עבודה: כל מלכודת מיועדת לטווח לחצים מסוים. יש לוודא התאמה ללחץ המקסימלי והמינימלי במערכת.
• טמפרטורה: טמפרטורת הקיטור והקונדנסט משפיעה על סוג המלכודת.
• עומס קונדנסט: יש להעריך את כמות הקונדנסט שיש לנקז (נמוך, בינוני, גבוה) ולבחור מלכודת בעלת קיבולת מתאימה.
• יישום: סוג היישום (לדוגמה, חימום עקבה, מחליף חום, קו ראשי) יכתיב את הדרישות הספציפיות (לדוגמה, ניקוז רציף או לסירוגין, יכולת ניקוז אוויר).
• לכלוך: בסביבות עם פוטנציאל ללכלוך גבוה, עדיף לבחור מלכודות עמידות יותר כמו דלי הפוך.
• הלם מים: ביישומים בהם הלם מים הוא סיכון, יש לבחור מלכודות עמידות (כמו דלי הפוך או דיסק).
• תנאי הקפאה: באזורים חשופים לקור, יש לבחור מלכודות עם עמידות להקפאה או לספק הגנה מתאימה.

תחזוקה ובדיקה של מלכודות קיטור

גם המלכודת קיטור הטובה ביותר תתקלקל ללא תחזוקה נאותה. מלכודות קיטור נכשלות בשתי דרכים עיקריות:

1. פתוחות (Blowing Steam): המלכודת אינה נסגרת ומשחררת קיטור חי יקר לאטמוספירה או למערכת ההחזרה. זוהי הסיבה העיקרית לבזבוז אנרגיה.
2. סגורות (Failing to Drain): המלכודת אינה נפתחת וקונדנסט מצטבר במערכת, גורם להלם מים, פגיעה בהעברת חום וקורוזיה.

בדיקה ותחזוקה שוטפת חיוניות. שיטות הבדיקה כוללות:

• בדיקה ויזואלית: חיפוש אחר סימני נזילה, קורוזיה או בלאי.
• בדיקה אקוסטית: שימוש בסטטוסקופ תעשייתי או בציוד אולטרסאונד כדי לזהות את צליל הפעולה של המלכודת. צליל רציף מעיד על בריחת קיטור; שקט מוחלט (כשלא אמורה להיות שקט) מעיד על חסימה.
• בדיקת טמפרטורה: מדידת טמפרטורת הכניסה והיציאה של המלכודת יכולה לספק אינדיקציה למצבה.

מומלץ לבצע בדיקות תקופתיות כחלק מתוכנית תחזוקה מונעת. החלפת מלכודות תקולות בזמן תשתלם במהירות רבה ותחסוך עלויות תפעול משמעותיות.

לסיכום

המלכודת קיטור היא רכיב קטן אך בעל השפעה עצומה על היעילות, הבטיחות והאמינות של כל מערכת קיטור. הבנה מעמיקה של עקרונות פעולתה, סוגיה השונים, דרישות היישום והחשיבות של תחזוקה נכונה, תאפשר למהנדסים ולמפעילי מערכות לבחור את המלכודת המתאימה ביותר ולתחזק אותה כראוי. השקעה בבחירה נבונה ובתחזוקה שוטפת של מלכודות קיטור היא השקעה ישירה בחיסכון אנרגטי, בהפחתת עלויות תפעול ובשיפור משמעותי של ביצועי המערכת ובטיחותה. למידע נוסף על מלכודות קיטור, ניתן לעיין בערך הויקיפדיה בנושא: מלכודת קיטור בוויקיפדיה.
